Barriera infrarosso

Un semplice circuito per fra scattare un relè quando un fascio infrarosso viene interrotto.
Utile per realizzare allarmi, porte automatiche e qualsiasi altra cosa che necessita di un sensore di passaggio.

Grazie a questo comodo schema potrete realizzare una piccola “barriera all’ infrarosso”.

In questo modo, quando un qualsiasi oggetto interromperà il fascio infrarosso tra i diodi TX e RX, scatterà un relè.

Quando il fascio ritorna, il relè si diseccita.

Molto utile per realizzare cose tipo allarmi, porte automatiche e rilevatori di presenza.

Difficoltà: 3
Prezzo: Qualche euro

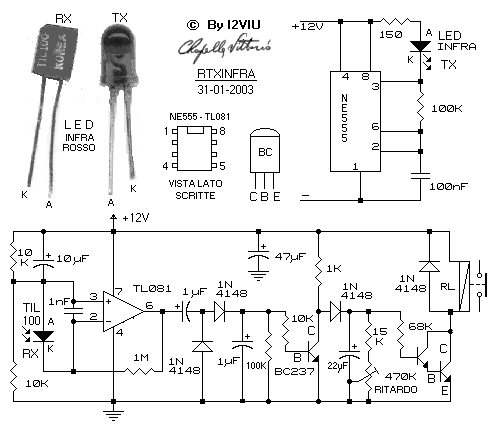

Schema

PCB

[non disponibile]

Note:

I transistor sono comuni BC237.
Il LED di ricezione va racchiuso in un tubetto per ripararlo da luci indesiderate e rimane aperto e in ottica solo con il LED trasmittente.
Il circuito copre distanze oltre 15 metri.
Il circuito è stato progettato da Vittorio Caprella.
