Controllo isolamento

Un semplice circuito didattico per verificare l’ isolamento di un materiale.

Questo è un circuito semplicissimo per verificare l’ isolamento di un oggetto.
Ha un led che si illumina più o meno fortemente in base all’ isolamento (se si illumina al massimo significa che l’ isolamento è nullo).

Difficoltà: 1
Prezzo: Pochissimi euro

Schema

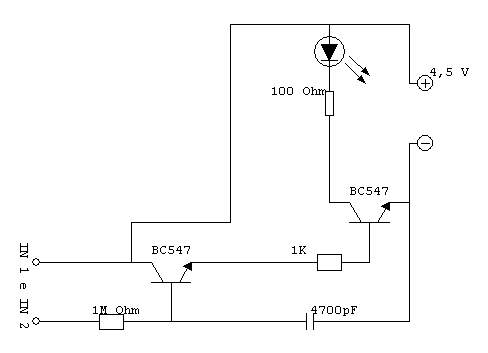

Questo è lo schema:

PCB

Questo è il pcb completo delle serigrafie dei componenti, ovviamente serve solo per avere una visione d’ insieme:

Questo è invece il pcb vero e proprio da usare per l’ incisione:

Inoltre cliccando QUI puoi scaricare il pacchetto Zip completo comprensivo di schema, pcb e file FidoCAD.

Note:

Il circuito è molto semplice, si basa su due transistor amplificatori messi in configurazione Darlington.

E’ sufficiente collegare ai due morsetti (nello schema sono in basso a sinistra) i due cavi da collegare all’ oggetto di cui si vuole verificare l’ isolamento.
