Minipippo: un semplice programmatore per PIC 16F84, 16C84 e…

Un semplice programmatore per PIC 16F84 e 16C84.
Inoltre programma anche le tutte e EEPROM 24cxx (04,16,32,64,..).
Funziona attraverso la porta seriale.

Ecco un comodo e veloce programmatore per PIC Micro, questo qui è compatibile con i PIC 16c84, 16f84, tutte le eeprom 24cxx (04,16,32,64,..), e il 12c508.

Costa pochissimo e si monta in pochi secondi.

Funziona attraverso la porta seriale e potete utilizzare come programma l’ ottimo ICProg settando come programmatore il JDM.

Difficoltà: 3
Prezzo: Una decina d’ euro

Schema

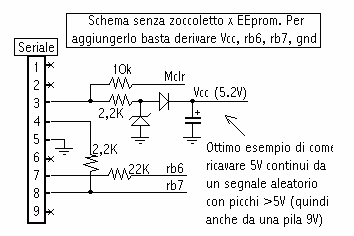

Questo è lo schema di base:

(thanks to: Hobby Elettronica)

PCB

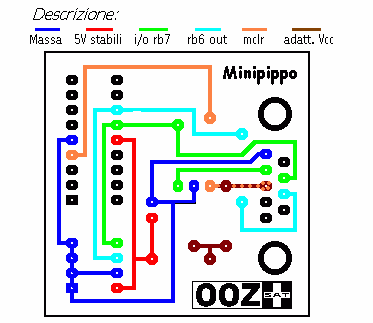

Questo è il pcb completo delle serigrafie dei componenti, ovviamente serve solo per avere una visione d’ insieme:

Anche questo serve solo per avere un idea dei collegamenti nel caso montate il circuito su millefori:

Questo è invece il pcb vero e proprio da usare per l’ incisione:

Note:

Per quanto riguarda il primo pcb, ecco i relativi componenti:

R1, R2: 2200 Ohm

R3: 10 KOhm

R4: 22 KOhm

C1: 10uF elettrolitico

D1: Diodo 1N4148

DZ1: Diodo Zener 5,6 Volt

Z1: Zoccolino per integrati 8 (4+4) Pin

Z2: Zoccolino per integrati 18 (9+9) Pin

CON1: Connettore RS-232 seriale femmina 90° a saldare
